| 一、Q941电动不锈钢球阀概述
电动球阀是一种重要的阀类，在石油化工和长输管线等领域有广泛应用。它的关闭件是一个带孔的部分球体，球体随阀杆转动，实现阀门的开启或关闭。其特点如下：适用于切断、调节的场合。
电动球阀可实现对石油、化工、造纸、冶金、污水处理等运输管道内介质的切断和流通。密封性能优良、流通能力大、装卸维护方便、流阻小、密封非常可靠，完全切断。
电动球阀体积小、重量轻、推力大、功能强、伺服放大器内装、操作方便、可靠性高。流向可任意，可调范围广，能用于高压和大口径场合，控制高粘度，带有纤维和细 颗粒的介质。直连方式，电动执行机构内置伺服系统，无须另配伺服放大器，输入输出信号4-20mA及380V或220V电源即可控制运转。具有连线简单、结构紧凑、动作稳定可靠等优点。
二、电动不锈钢球阀主要性能
|
试验压力
（Mpa）
|
公称压力（Mpa）
|
压力级（class）
|
JIS（Mpa）
|
|
1.6
|
2.5
|
4.0
|
6.4
|
10.0
|
150
|
300
|
600
|
10K
|
20K
|
|
强度试验
|
2.4
|
3.8
|
6.0
|
9.6
|
15.0
|
3.1
|
7.8
|
15.3
|
2.4
|
3.8
|
|
密封试验
|
1.8
|
2.8
|
4.4
|
7.0
|
11.0
|
2.2
|
5.6
|
11.2
|
1.5
|
2.8
|
|
气密试验
|
0.5～0.7
|
三、Q941电动不锈钢球阀主要零件材质
|
零件名称
|
材 料
|
|
阀体
|
WCB
|
ZG1Cr18Ni9Ti
|
CF8
（304）
|
CF3
（304L）
|
ZG1Cr18Ni12Mo2Ti
|
CF8M（316）
|
CF3M
（316L）
|
|
球体、阀杆
|
2Cr13
|
1Cr18Ni9Ti
|
0Cr19Ni9
（304）
|
00Cr19Ni11
（304L）
|
1Cr18Ni12Mo2Ti
|
0Cr17Ni12Mo2
（316）
|
00Cr17Ni12Mo2
（316L）
|
|
密封圈
|
聚四氟乙烯（PTFE）、增强聚四氟乙烯（PPL）、对位聚苯 柔性石墨
|
|
适用介质
|
水、气体、蒸汽、油品等
|
硝酸等腐蚀性介质
|
强氧化性介质
|
醋酸等腐蚀介质
|
尿素等腐蚀性
|

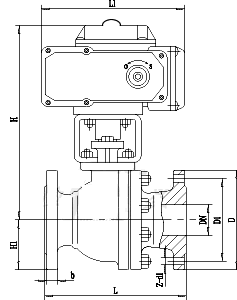

四、Q941电动不锈钢球阀结构图
五、Q941电动不锈钢球阀尺寸表
|
型 号
|
公称通径DN（mm）
|
压力PN（MPa）
|
温度
|
适用介质
|
阀体材料
|
主要结构尺寸
|
电装型号
|
电机功率（kw）
|
公称转矩（Nm）
|
重量（Kg）
|
|
Q941F~16C
|
L
|
H
|
D
|
D1
|
Z~фd
|
|
50
|
1.6
|
≤150
|
水、油品
|
碳钢
|
200
|
374
|
160
|
125
|
4～18
|
Q10
|
0.06
|
100
|
|
|
65
|
220
|
459
|
180
|
145
|
Q15
|
0.09
|
150
|
|
|
80
|
250
|
459
|
195
|
160
|
Q20
|
0.09
|
200
|
|
|
200
|
280
|
465
|
215
|
180
|
8～18
|
Q30
|
0.12
|
300
|
|
|
125
|
320
|
571
|
245
|
210
|
Q30
|
0.12
|
300
|
|
|
150
|
360
|
849
|
280
|
240
|
8～23
|
Q60
|
0.18
|
600
|
|
|
200
|
400
|
895
|
335
|
295
|
12~23
|
Q120
|
0.37
|
1200
|
|
|
Q941F~16R
|
50
|
1.6
|
≤150
|
醋酸类
|
铬镍钼钛钢
|
200
|
374
|
160
|
125
|
4～18
|
Q10
|
0.06
|
100
|
|
|
65
|
220
|
459
|
180
|
145
|
Q15
|
0.09
|
150
|
|
|
80
|
250
|
459
|
195
|
160
|
8～18
|
Q20
|
0.09
|
200
|
|
|
100
|
280
|
465
|
215
|
180
|
Q30
|
0.12
|
300
|
|
|
125
|
320
|
571
|
245
|
210
|
Q30
|
0.12
|
300
|
|
|
150
|
360
|
849
|
280
|
240
|
8～23
|
Q60
|
0.18
|
600
|
|
|
200
|
400
|
895
|
335
|
295
|
12~23
|
Q120
|
0.37
|
1200
|
|
|
Q941F~16P
|
50
|
1.6
|
≤150
|
醋酸类
|
铬镍钛钢
|
200
|
374
|
160
|
125
|
4～18
|
Q10
|
0.06
|
100
|
|
|
65
|
220
|
459
|
180
|
145
|
Q15
|
0.09
|
150
|
|
|
80
|
250
|
459
|
195
|
160
|
8～18
|
Q20
|
0.09
|
200
|
|
|
200
|
280
|
465
|
215
|
180
|
Q30
|
0.12
|
300
|
|
|
125
|
320
|
571
|
245
|
210
|
Q30
|
0.12
|
300
|
|
|
150
|
360
|
849
|
280
|
240
|
8～23
|
Q60
|
0.18
|
600
|
|
|
200
|
400
|
895
|
335
|
295
|
12~23
|
Q120
|
0.37
|
1200
|
|
|
Q941F~25CPR
|
50
|
2.5
|
≤150
|
C型水、油品R型醋酸类、P型硝酸类
|
C型碳钢、R型铬镍钼钛钢、P型铬镍钛钢
|
200
|
374
|
160
|
125
|
4～18
|
Q10
|
0.06
|
100
|
|
|
65
|
220
|
459
|
180
|
145
|
8～18
|
Q15
|
0.09
|
150
|
|
|
80
|
250
|
459
|
195
|
160
|
Q20
|
0.09
|
200
|
|
|
200
|
280
|
465
|
215
|
190
|
8～23
|
Q30
|
0.12
|
300
|
|
|
125
|
320
|
815
|
245
|
220
|
8～25
|
Q60
|
0.18
|
600
|
|
|
150
|
360
|
849
|
280
|
250
|
Q60
|
0.18
|
600
|
|
|
200
|
400
|
895
|
335
|
250
|
Q120
|
0.37
|
1200
|
|
