全焊接球阀主要特征：
DPV全焊接球阀是一种很好的节能环保产品，其特点在阀门关断时内部泄漏量可达到“零泄漏”状态，可使能源流失造成的损失降低到最低点。大大提高节能性与热能计量的精确度。阀门由全焊接的阀体和碳增强特氟隆密封垫组成，可以频繁操作，在有杂质及化学物质的情况下长寿命运行。
全焊接球阀主要特点：
☆不需要维护，调整及润滑，易于安装，在低运行费用下长期可靠运行。
☆阀杆可以加长、易于保温。
☆操作手柄可以拆下，换向安装。
☆阀体不含沉重且不可靠的铸件。

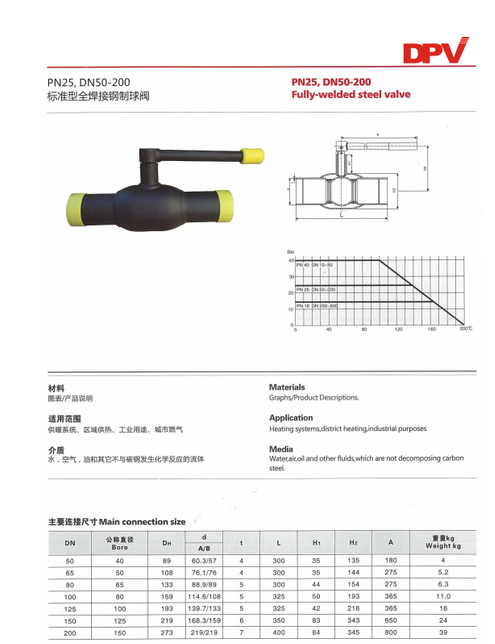

全焊接球阀
全焊接球阀产品参数：
压力等级：1.6MPa~ 4.0MPa
产品规格：DN15 ~ 1000mm
产品材质：ST37.8，锻钢A105
适用温度：-29℃≤t≤200 ℃（跟阀体材质及密封面材质不同所承温有差异）
驱动方式：气动、电动、手动、蜗轮驱动等
阀体材质：铸钢、不锈钢、锻钢
阀体：钢制Q235A
球体：不锈钢SS304
阀杆：不锈钢2Cr13
阀杆密封：全氟橡胶FPM
球体密封：碳化PTFE
手柄：DN15-DN200电镀碳钢、对于≥DN200，我们建议用手动齿轮
连接方式：焊接/法兰连接
适用场合：供暖系统、供热区域、工业管道等用途。
适应介质：水,空气,油和其它不与碳钢发生化学反应的流体介质。
全焊接法兰球阀//全焊接法兰球阀//全焊接法兰球阀
【球阀概述】：
手动球阀启闭件（球体）由阀杆带动，并绕阀杆的轴线作旋转运动的阀门。主要用于截断或接通管路中的介质，亦可用于流体的调节与控制，浮动球阀本身结构紧凑，密封可靠，结构简单，维修方便，密封面与球面常在闭合状态，不易被介质冲蚀，易于操作和维修，适用于水、溶剂、酸和天然气等一般工作介质，而且还适用于工作条件恶劣的介质，如氧气、过氧化氢、甲烷和乙烯等，在各行业得到广泛的应用。
【球阀结构特点】：
1，手动球阀的开关指示
球体、阀杆、手柄是阀门的运动部件，是一个装配单元，阀杆头部采用扁方结构。能从手柄所处位置很容易辨出阀门是处于开或关的位置。当手柄或阀杆扁方与管道轴线平行时，阀门处于开启位置；当手柄或阀杆扁方与管道轴线垂直时，阀门处于关闭位置。
2，阀门锁定装置（可选）
为防止误操作阀门，本公司球阀在设计时加装带锁孔定位片可满足用户的工艺要求，在阀门全开或全关位置可以锁定阀门。
3，阀杆防飞出结构
当介质通过阀门，阀体中腔的压力可能将阀杆推出。为防止这种情况发生，在阀杆下部设置一凸台结构。这样即使火灾时，填料，止推轴承被烧损或其他原因引起填料等损坏，阀体内的介质压力将使阀杆凸台与阀体上密封紧密接触，防止介质大量从损坏的填料部位处泄露。
4，防静电装置
当操作阀门时，由于球体和聚四氟乙烯等非金属材料阀座之间摩擦，会产生静电电荷并聚积在球体行。为防止产生静电火花，特在阀门上设置防静电装置，把产生的静电导出。
5，防火结构
达能阀门制造的浮动球阀阀座采用独特结构，当发生火灾时，非金属密封面材料烧毁时，金属环利用弹簧的弹力推动阀座与球体吻合密封，从而阻止火势蔓延和介质外流。（防火结构设计符合API607，JB/T6899和BS755）
6，中部法兰无外漏结构
阀体与左体的连接部位是靠垫片密封，为防止由于火灾、高温或震动等因素引起的该处密封泄露，特设计为阀体与左体金属金属接触，形成止口法兰，保证无外漏。
7，自动泄压结构
当滞留在阀门中腔的介质由于管道系统压力或介质温度等因素引起的变化，从而出现中腔压力异常升高时，中腔介质能依靠本身的推力推动阀座而自动泄压，从而确保阀门的安全。
▲球阀采用的标准：
国标GB，美标ANSI,德标DIN,日标JIS
◆国标球阀设计标准：
设计和制造标准按照: GB12237；
结构长度按照: GB12221；
法兰端尺寸按照：JB/T79,GB9113,HG20592等；
螺纹端尺寸按照：JB/T7306；
对焊端尺寸按照：JB/T12224
承插口尺寸按照：JB/T1751
检验和测试按照: JB/T 9092、GB/T13927；
◆美标球阀设计标准：
设计和制造标准按照: ASME
B16.34,API6D等；
结构长度按照: ASME B16.10；
法兰端尺寸按照：ASME B16.5；
螺纹端尺寸按照：ANSI B1.20.1；
对焊端尺寸按照：ANSI B16.25
承插口尺寸按照：ANSI B16.11
检验和测试按照: API598；
防火设计按照：API607；
【球阀基本型号】：
法兰连接型号：Q41F/H/W/Y,Q341,Q641,Q941，
螺纹连接型号：Q11F/H/W/Y,Q611
焊接连接型号：Q61F/H/W/Y,Q361,Q661,Q961
【球阀可选驱动方式】：
手动，蜗轮(代号3)，气动（代号6），电动（代号9）
【球阀可选密封面材料】：
聚四氟乙烯PTFE（代号F）
增强型聚四氟乙烯RPTFE（代号F）
对位聚苯（代号PPL）
合金钢（代号H）
硬质合金（代号Y）
【球阀球体可选】：
实心球、空心球（订货需说明）
【球阀主体可选材质：
碳钢类：WCB,WCC,A105等
不锈钢类：304,316,304L,316L,CF8,CF8M,CF3,CF3M,CF8C和双相不锈钢等。
低温钢类：LF2,LCC,LCB等
铬钼钢类：WC5,WC6,WC9,C5等
有特殊要求工况客户可直接联系我公司（13967746677）帮您选相应材质
【球阀尺寸范围】：
口径：DN15mm-DN250mm
口径：1/2in-10in
【球阀压力范围：
国标压力：1.0Mpa,1.6Mpa,2.5Mpa,4.0Mpa,6.4Mpa,10.0Mpa
美标磅级：150LB,300LB,400LB,600LB,900LB,1500LB
【球阀耐温说明】：
聚四氟乙烯密封面材料（-29℃≤t≤200 ℃）；
对位聚苯密封面材料（-29℃≤t≤300 ℃）；
合金钢密封材料（-29℃≤t≤650 ℃）
主体材质及密封面材质选择不同，耐温有差异。
具体请咨询本公司24小时电话：13967746677帮您选型。
【球阀应用范围】：
全焊接球阀广泛适用于国内钢铁厂、石油、化工、煤气、锅炉、造纸、纺织、医药、食品、船舶、供排水、能源、多晶硅、电力等行业工业管道。-永嘉达能阀门制造有限公司
|
